该产品使用先进的检测技术和控制方案，具有精度高和操作简单便捷等特点。支持定做要求该产品满足2020年颁布的《药典》要求，实现仪器权限管理、审计追踪和电子签名，并可以选配独家研发的数据库专家管理系统。

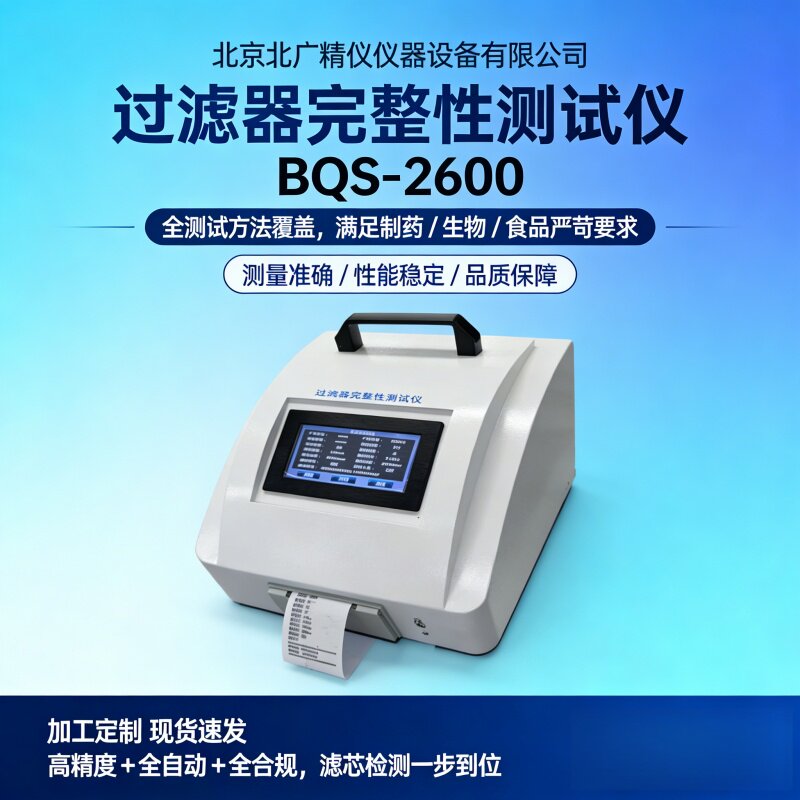

  滤芯起泡点完整性测试仪是一种专门用于检测过滤器滤芯完整性的分析仪器。在制药、餐饮、微电子、医疗卫生等对水质和气体纯度要求比较高的行业中，过滤器是保障生产的基本工艺安全和产品质量的核心部件。滤芯在使用前或使用一段时间后，一定要通过完整性测试来验证其孔径结构是不是完好、是不是真的存在裂缝或密封不良等情况。起泡点测试是目前应用较多的一种非破坏性物理测试方法，它利用气体在液体浸润的滤膜孔隙中产生气泡的原理，来判断滤芯的最大孔径和整体完整性。本文将围绕一款具备起泡点测试功能的完整性测试仪展开详细的介绍，涵盖其工作原理、功能特点、性能规格、操作方法、日常维护以及在不相同的领域的应用等内容，为相关从业人员提供一份通俗且全面的技术参考。

  滤芯起泡点完整性测试仪的核心原理是基于毛细管现象和气体透过湿润滤膜的物理过程。当滤膜或滤芯被适宜的浸润液完全浸润后，滤膜内部的微孔会被液体填满。由于液体的表面张力和毛细管作用，气体需要克服一定的压力才能将这些液体从微孔中推出。这个刚好能使气体穿过最大孔径并形成连续气泡的压力，就称为起泡点压力。滤芯的孔径越大，起泡点压力越低；孔径越小，起泡点压力越高。因此，经过测量起泡点压力，可以间接判断滤芯的孔径大小是否在合格范围内，进而评估其完整性。

  在实际操作中，仪器会向装有滤芯的过滤器壳体内部缓慢增加气压，同时监测气体流量的变化。起初，由于滤芯被液体浸润，基本上没有气体透过，气体流量极低。当压力逐渐升高到某个临界值时，气体开始克服表面张力，从滤芯的最大孔隙中挤出液体，形成第一个气泡，此时对应的压力即为起泡点压力。仪器通过高精度传感器捕捉这一压力点，并结合扩散流等辅助参数，给出完整的测试报告。

  除了基本的起泡点测试外，现代完整性测试仪还集成了多种测试模式，以适应不一样类型的滤芯和不同的工艺技术要求。常见的测试功能包括手动泡点测试、基本泡点测试、增强泡点测试、保压测试、扩散流测试、水浸入测试以及超滤膜包测试等。手动泡点测试通常由操作员通过观察气泡的出现来确定起泡点，适用于现场较快地断定。基本泡点测试和增强泡点测试则通过仪器自动记录压力与流量曲线，利用算法精确识别起泡点压力，减少了人为误差。保压测试大多数都用在检查过滤系统的密封性，通过向系统内充入很多压力的气体并保持一段时间，观察压力下降情况来判断是不是真的存在泄漏。扩散流测试是在低于起泡点压力的条件下，测量气体溶解并扩散通过湿润滤膜的量，该数值与滤芯的孔径和面积有关，可用于验证滤芯的完整性。水浸入测试专对于疏水性滤芯，经过测量在很多压力下浸入滤芯的水的体积流量来评估完整性，避免了使用有机溶剂作为浸润液。超滤膜包测试则针对大面积超滤膜组件，采取了特殊的压力控制和流量采集方法，确保测试结果的准确性。

  滤芯起泡点完整性测试仪适用的滤芯类型十分丰富，包括对称及非对称膜测试、针式过滤器、囊式过滤器、平板过滤器、筒式过滤器（最多可做到12芯20英寸以内）、超滤膜包、超滤柱以及各种不规则过滤器。这种广泛的兼容性得益于仪器内部灵活的进气控制单元和可调节的测试参数，用户都能够根据滤芯的规格预设测试方案，仪器会自动匹配相应的压力范围和流量采集频率。

  为了满足现代制药和食品等行业对数据完整性和操作便捷性的要求，滤芯起泡点完整性测试仪在软硬件设计上融入了许多实用功能。仪器采用自主优化的Linux操作系统，该系统以其稳定性和安全性著称，能够有效防止病毒入侵和程序崩溃，确保长时间连续运行的可靠性。操作界面采用10英寸真彩触摸屏，分辨率高，色彩鲜艳，用户可以通过手指直接点击屏幕上的图标和菜单来完成各项设置。界面设计兼顾了中英文双语，方便国内外用户使用。多种压力单位（mbar、kpa、psi、kgf/cm²）可以在系统内任意切换，适应不同地区的技术标准。

  在数据安全方面，仪器引入了科学的权限管理设计。系统支持最多1000个用户账号，并划分为多达四级的用户管理权限。每个用户的权限可以采用默认设置或根据实际需求定制，例如管理员拥有全部功能权限，而普通操作员可能仅被允许执行测试和查看结果，无法修改系统参数或删除记录。这种设计符合药品生产质量管理规范（GMP）和美国食品药品监督管理局（FDA）21 CFR Part 11的规定，确保了测试数据的可追溯性和不可篡改性。仪器自带审计追踪功能，能够自动记录多项操作事件日志，包括用户登录、测试启动、参数修改、数据导出等操作，这些日志可以查询并导出，且无法被手动修改，真正满足了数据完整性的要求。此外，仪器还支持电子签名，用户可以在测试结果上进行电子签名确认，替代传统的纸质签名，进一步提升了工作效率。

  测试方案的存储能力是该仪器的另一大亮点。它可以预存1000组测试方案，每组方案包含了针对特定滤芯类型、规格和测试条件的参数设置。这意味着用户在日常工作中无需每次都重新输入繁琐的参数，只需调用相应的预存方案，即可快速启动测试。对于拥有多种滤芯型号的制药企业或实验室来说，这一功能大大简化了操作流程，减少了人为输入错误的可能性。

  仪器的进气控制单元经过了专门优化，使进气速度和稳定性大幅提升。这不仅缩短了测试前的加压时间，还保证了压力上升曲线的平滑，有利于准确捕捉起泡点。同时，仪器增加了扩散流量与压力的显示曲线，实现了三曲线（压力-时间、流量-时间、扩散流量-压力）的显示和打印功能，用户可以直观地看到测试过程中的变化趋势，便于分析滤芯的性能。

  为了方便现场使用，仪器对外观结构和接口进行了优化。其防尘防溅级别达到正面IP65，能够有效防止灰尘和飞溅水进入机器内部，适应较为恶劣的工业环境。进出管路采用快速连接头，可选用国际通用的Staubli接头，避免了传统螺纹连接可能出现的拧紧不到位或错扣问题，确保气路连接的可靠性和密封性。仪器还配备了内置热敏打印机，可以直接打印测试报告和审计追踪信息。热敏打印无需墨盒或色带，避免了颗粒及油墨污染的风险，且打印出的字迹在适宜条件下可保持清晰10年以上，符合长期存档的要求。

  在数据导出和通信方面，仪器支持USB数据导出功能，不仅可以导出测试的原始数据，还能导出源数据和配置数据，使数据完整性的要求得到充分体现。标配的串口包括RS232和USB，同时能够准确的通过客户需求选配网络接口和无线通信功能，实现与上级计算机或工厂网络的连接。仪器还预留了多种工业总线接口和模拟控制端口，为系统智能化升级做好了准备，例如可以与在线全自动化灭菌控制系统配套使用。

  测试功能：手动泡点测试；基本泡点测试；增强泡点测试；保压测试；扩散流测试；水浸入测试；超滤膜包测试；

  测试精度：净体积测试:±4%；气泡点:±50mbar；扩散流:±4%；水浸入法:±0.02ml；

  适用范围：对称及非对称膜测试、针式过滤器、囊式过滤器、平板过滤器、筒式过滤器(12芯20英寸以内)、超滤膜包、超滤柱、各种不规则过滤器；

  权限管理：用户名密码登录，4级权限，满足FDA21CFRPART11要求；

  进行滤芯起泡点完整性测试前，首先需要做好准备工作。根据滤芯的材质和用途选择合适的浸润液，常见的浸润液有无菌水、酒精、异丙醇或其他专用溶液。将滤芯装入过滤器壳体并确保密封良好，然后向壳体内注入浸润液，使滤芯完全浸没。浸润时间应足够长，以保证液体充分填充滤膜的所有微孔。对于大面积的滤芯，可能需要更长的浸润时间或施加一定的压力辅助浸润。

  将仪器的气源管路与过滤器壳体的进气口连接，注意检查接头是否匹配，防止漏气。如果仪器支持快速连接头，只需将插头对准插座轻轻推入即可完成连接。接通仪器电源，等待系统启动进入主界面。在触摸屏上选择对应的测试功能，例如“基本泡点测试”，然后从预存的1000组方案中调用与当前滤芯匹配的方案。如果没有合适的预存方案，用户都能够新建一个方案，手动输入滤芯的型号、直径、长度、过滤面积、测试压力上限、浸润液类型等参数。输入完成后，建议保存为新方案以便下次直接调用。

  设置好参数后，启动测试。仪器会自动控制进气阀门，以一定的速率向滤芯内部增加压力。在此过程中，屏幕会实时显示压力值和气体流量值的变化曲线。当压力接近预期的起泡点时，操作员需要密切观察流量变化。对于自动测试模式，仪器会根据算法自动判断起泡点压力并记录结果。对于手动泡点测试，则需要操作员通过观察过滤器出口是否有连续气泡产生来确定起泡点，并在屏幕上手动确认。测试结束后，仪器会显示测试结果，包括起泡点压力、扩散流值、测试时间等信息。如果需要，可以点击打印按钮，通过内置热敏打印机输出测试报告。

  在整个测试过程中，有几个关键点需要特别注意。一是确保气源压力稳定且洁净，避免水分和油污进入仪器内部。二是浸润液必须完全覆盖滤芯，任何未浸润的区域都可能导致测试失败或结果偏差。三是测试压力不得超过滤芯或过滤器壳体所能承受的最大压力，否则可能造成设备损坏或安全事故。四是每次测试前后都应检查管路连接是否牢固，防止高压气体泄漏伤人。五是定期执行仪器的自检功能，仪器开机后会自动进行多项性能自检，如发现故障会及时上报，用户应根据提示进行排查或联系技术支持。

  为了延长滤芯起泡点完整性测试仪的使用寿命并保持其测试精度，日常的维护和保养必不可少。仪器应放置在干燥、通风、无腐蚀性气体的环境中，避免阳光直射和剧烈震动。工作环境温度应控制在+5℃至+40℃之间，相对湿度不超过80%。如果仪器长时间不用，建议每隔一段时间通电一次，以防止内部电子元件受潮。

  定期清洁仪器外壳，可以使用柔软的干布擦拭，切勿使用有机溶剂或强酸强碱清洁剂，以免损坏表面涂层。触摸屏部分应避免尖锐物体划伤，操作时尽量使用手指或专用触控笔。快速连接头和管路接口处容易积聚灰尘或污渍，应定期用无水乙醇棉签清理，确保连接时的密封性。内置热敏打印机的打印头也需要定期清洁，以保证打印字迹清晰。

  仪器内部的传感器和阀门是影响测试精度的关键部件，应按照厂家建议的周期进行校准。用户能够最终靠标准压力源对压力传感器进行校验，如果发现偏差超出允许范围，应及时调整或返厂维修。扩散流测试的准确性依赖于流量传感器的稳定性，因此应避免在超出测量范围的条件下使用。备用电池（选配）在长时间使用后可能会出现电量下降，需要定期检查和更换。

  当仪器出现故障时，首先可以参考操作手册中的故障排除指南。常见问题包括：仪器无法启动，可能是电源未接通或保险丝熔断；触摸屏无响应，可能是系统卡顿，尝试重启仪器；测试结果异常，可能是管路漏气、浸润不充分或传感器漂移。仪器具备自动自检功能，开机时会运行自检程序，如果发现硬件异常，会在屏幕上显示错误代码，用户可以根据代码含义进行针对性处理。对于无法自行解决的问题，应及时联系厂家的技术服务部门，避免私自拆卸仪器导致保修失效。

  审计追踪功能和历史记录存储也会占用一定的存储空间，建议用户定期将重要数据通过USB接口导出到U盘，并在计算机上备份。仪器支持存储30万条测试记录，当存储空间接近满载时，系统可能会提示清理旧数据。用户可以根据日期或批次删除不再需要的记录，但应注意审计追踪日志不可随意删除，必须保留至少5年以上以满足合规要求。

  滤芯起泡点完整性测试仪在多个行业中都有广泛的应用。在制药行业，它是无菌药品生产过程中不可或缺的设备。无论是终端灭菌产品还是非最终灭菌产品，都需要对除菌级过滤器进行完整性测试，以确保过滤后的药液或溶剂不含有超标微生物。根据中国药典2020年版的要求，除菌过滤器的完整性测试应在过滤前后进行，测试方法包括起泡点法和扩散流法。该仪器完全满足药典和相关GMP法规的要求，能够帮助制药企业通过认证和检查。

  在生物技术领域，超滤膜包常用于蛋白浓缩、脱盐和缓冲液交换等步骤。超滤膜包的完整性直接关系到产物的收率和纯度，因此需要定期进行完整性测试。仪器提供的超滤膜包测试功能，可以适应大面积膜包的特殊要求，准确测量其泡点和扩散流参数。

  食品饮料行业对过滤的要求同样严格。啤酒、果汁、瓶装水等产品在灌装前通常需要经过微滤或除菌过滤，以去除酵母、细菌和悬浮颗粒。滤芯的完整性直接影响产品的保质期和感官品质。使用起泡点测试仪可以快速验证滤芯的状态，防止因滤芯破损导致的产品召回。

  微电子行业对超纯水和气体的纯度要求极高，任何微小的颗粒或微生物污染都可能导致芯片报废。因此，在超纯水制备系统和气体输送系统中使用了大量的精密过滤器。这些过滤器需要频繁进行完整性测试，以确保其过滤效率。该仪器的在线测试功能和高精度传感器，能够满足电子级洁净环境的严苛要求。

  在选型时，用户应根据自身的实际的需求来选择合适的配置。首先要明确需要测试的滤芯类型和规格，包括滤芯的直径、长度、过滤面积、最大工作压力等。如果主要测试筒式滤芯，应确认仪器是否支持多芯同时测试，本仪器最多可做到12芯20英寸滤筒的测试，能够大大提高工作效率。其次要考虑测试环境，如果是在洁净室内使用，应选择体积小巧、防尘防溅级别高的型号。如果需要在现场移动使用，备用电池和无线连接功能可能会带来便利。另外，数据管理和合规性也是重要的考量因素，对于需要通过FDA认证的企业，仪器的权限管理、审计追踪和电子签名功能是必不可少的。最后，还应关注厂家的售后服务和技术支持能力，包括安装培训、校准服务、备件供应等。

  随着工业自动化和信息化的发展，滤芯起泡点完整性测试仪也在不断进化。早期的测试仪大多采用模拟电路和简单的数字显示，测试过程依赖人工观察和记录，效率低且容易出错。现代的测试仪已经全面实现了数字化和智能化，采用高性能微处理器和大尺寸触摸屏，测试过程全自动控制，结果自动计算和存储。未来，这类仪器可能会进一步融入物联网技术，实现远程监控和数据分析。例如，通过将仪器接入工厂的制造执行系统（MES）或实验室信息管理系统（LIMS），可以实现测试任务的自动下发、结果的自动采集和报告的自动生成，大大减少人工干预，提高数据的可靠性。

  在传感器技术方面，更高精度的压力传感器和流量传感器正在不断涌现，这将使测试结果的重复性和再现性得到逐步提升。同时，新的测试算法也在不断发展，例如利用人工智能技术对测试曲线进行分析，可以更快速、更准确地识别起泡点，甚至能够预测滤芯的使用寿命。

  对于用户而言，掌握正确的使用方法和维护技巧是充分发挥仪器性能的关键。操作人员应接受专业的培训，熟悉仪器的各项功能和操作规程，了解测试原理和影响因素。在日常工作中，应严格按照标准操作程序执行测试，认真记录测试条件和结果，定期对仪器进行校准和维护。只有这样，才能确保每一次完整性测试的结果都是真实可靠的，从而为产品质量提供有力保障。

  滤芯起泡点完整性测试仪作为一种重要的质量检测设备，在保障过滤工艺可靠性方面发挥着不可替代的作用。通过本文的介绍，相信读者对该仪器的工作原理、功能特点、性能参数和使用方法有了较为全面的了解。在实际应用中，用户应结合自己需求，合理选型，规范操作，让仪器真正成为质量控制的得力助手。
